机械制图投影法

依据投影原理表示物体的形状,可将物体置于任何象限内,一般将物体置于第一限象而得到投影视图的方法称为第一角投影法,因此同理可得第二、三、四角投影法。

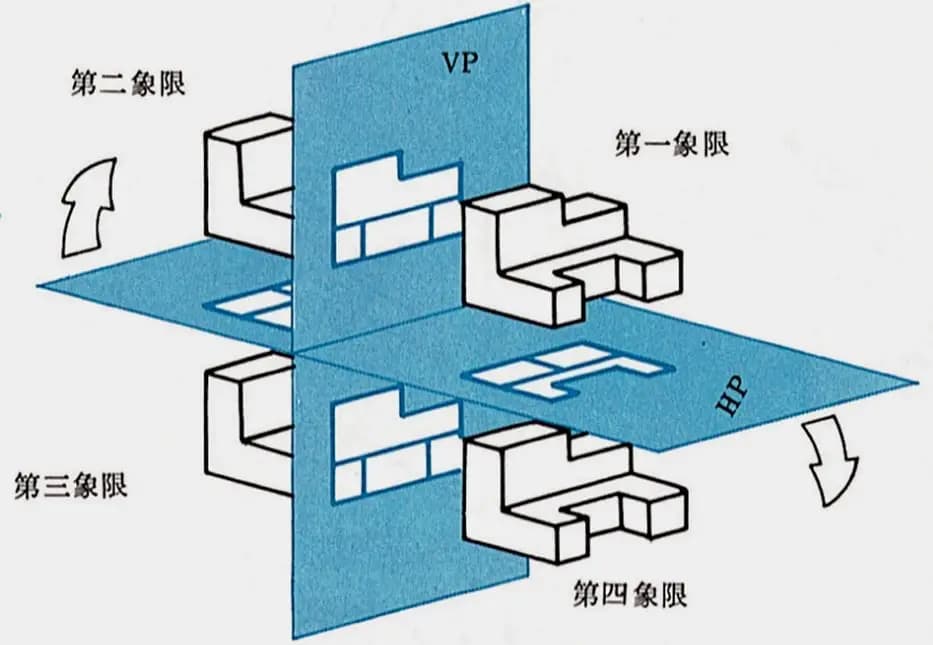

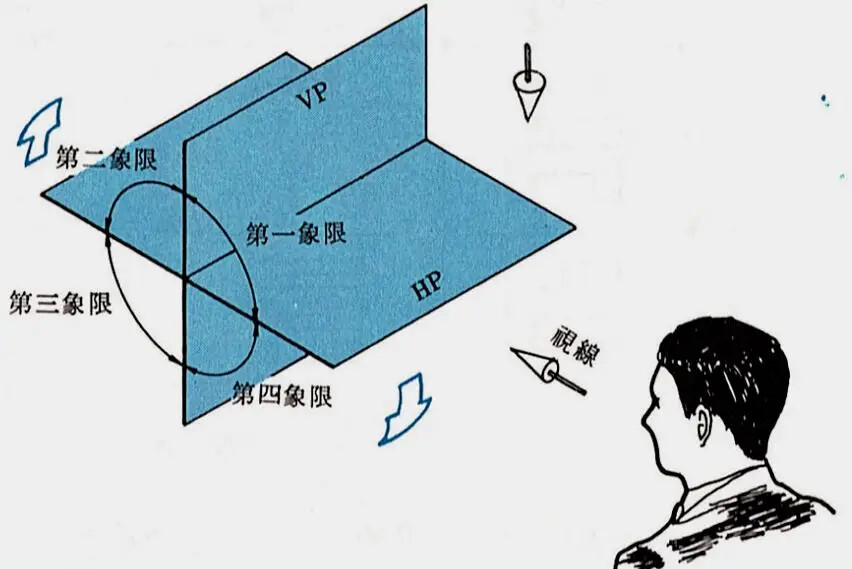

空间的四个象限


物体与四个象限

第二角投影法与第四角投影法所得视图重迭,制图与读图不易,所以不适用。

1 第一角与第三角法的区别

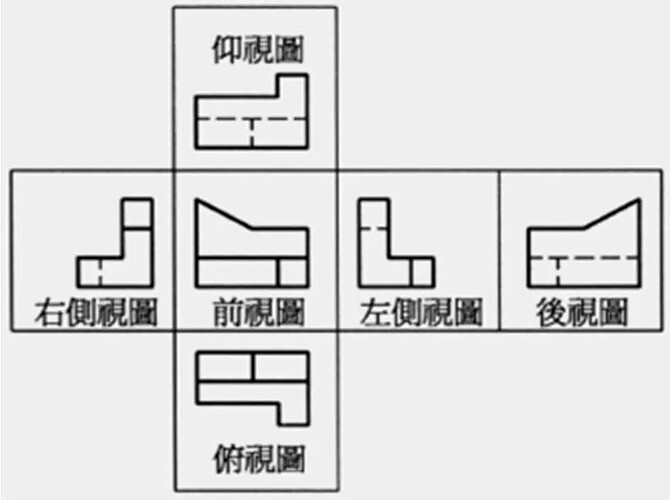

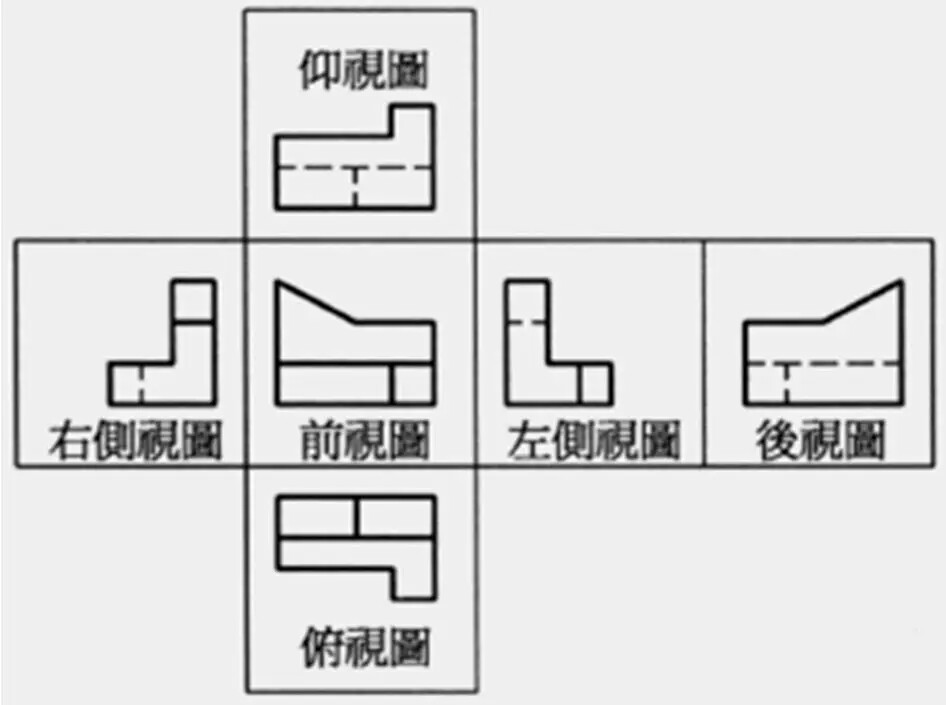

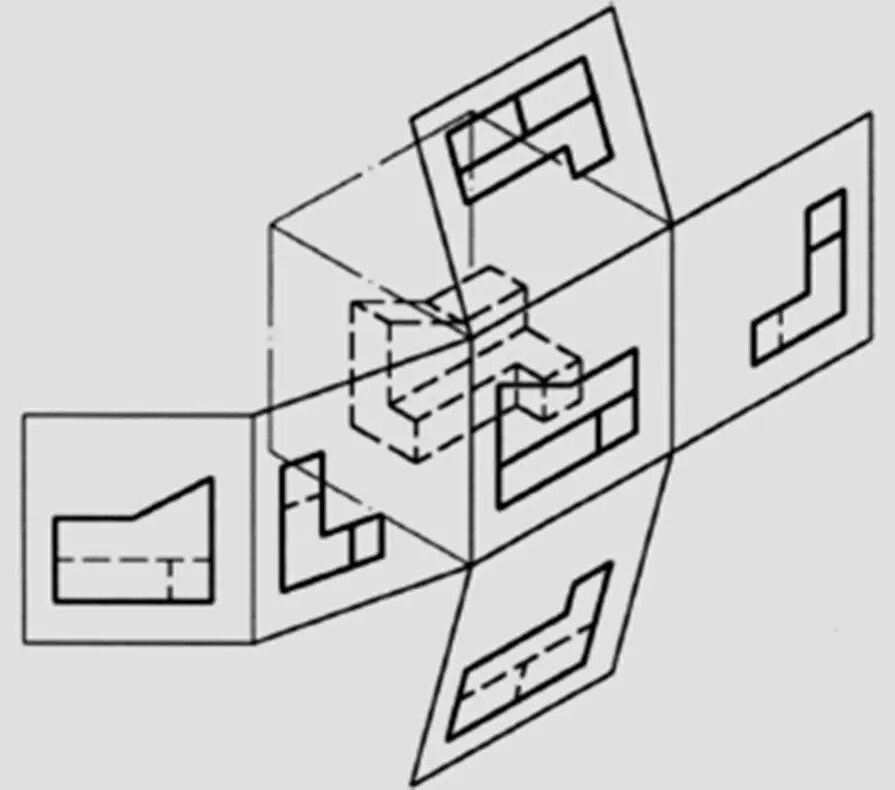

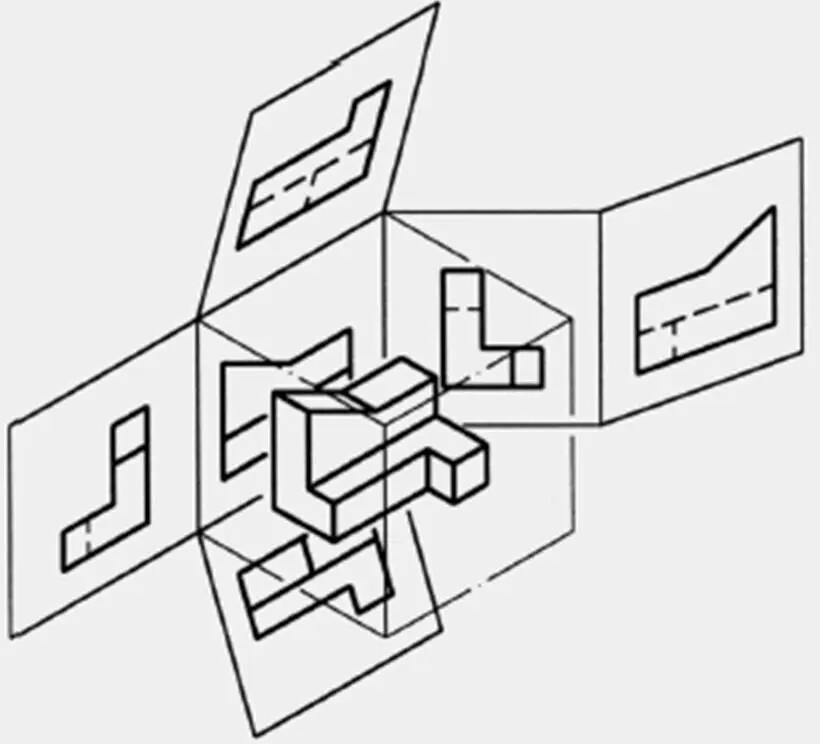

第一角法

物体置放于第一象限时,得到的投影视图的方法,称之。主从关系:观察者→物体→投影面

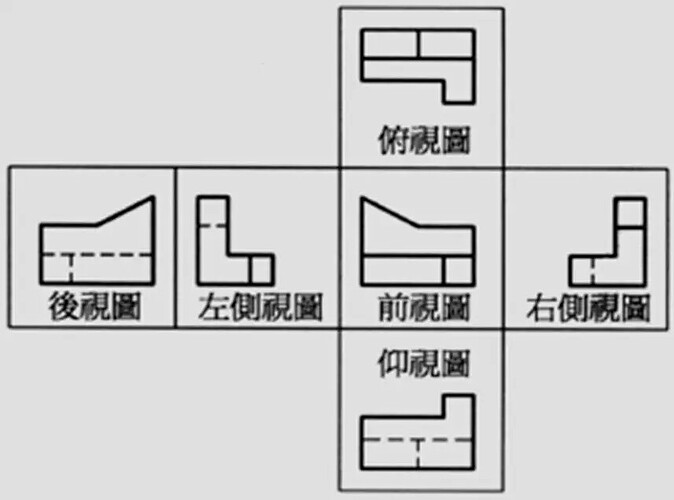

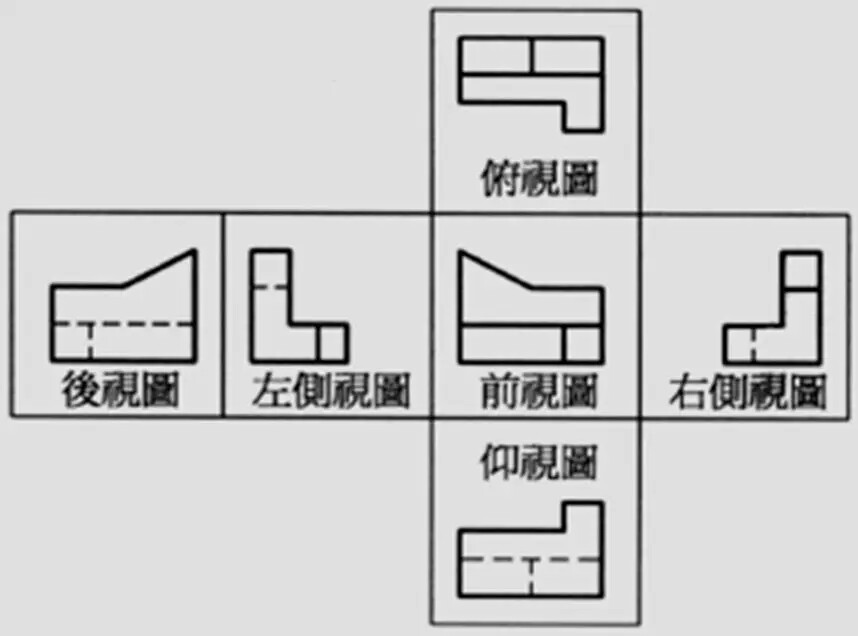

第三角法

物体置放于第三象限时,得到的投影视图的方法,称之。主从关系:观察者→投影面→物体


第一角法:大部份使用于欧洲国家(如英国、德国、瑞士 等);

第三角法:与我们观看物体位置的方向相同,因此美国、日本 等国,使用此种投影法;

中国国家标准CNSB1001规定,第一角法与第三角法皆适用,但同一张图中,不得同时采用。

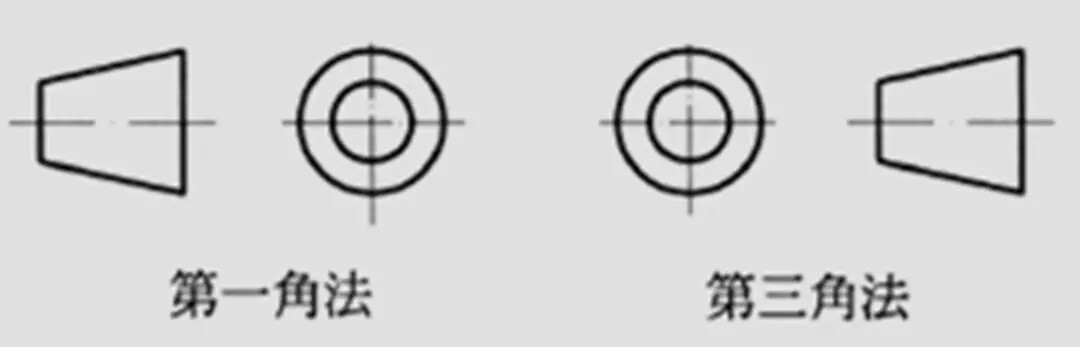

机械图纸中一般要用如下图示注明所用投影法:
