PEEK（Polyether Ether Ketone，聚醚醚酮） 绝对是高性能工程塑料里的“王者”——它能同时满足极端温度、强腐蚀、高应力和精密尺寸要求，被称为“塑料中的金属”。在我的博士课题里，用PEEK替代传统金属或普通塑料后，部件重量减轻30–50%，寿命却提升2–5倍，综合成本反而更优。
下面从分子结构、性能数据、加工工艺、应用场景到选型避坑，全方位拆解PEEK，数据主要来自Victrex 450G等主流牌号（2026年最新公开datasheet），结合实际工况分享干货。
1. 基本介绍与化学结构
PEEK是一种半结晶型热塑性高性能聚合物，由英国ICI公司（现Victrex前身）于1970年代末开发，1980年代工业化生产。分子主链由苯环、醚键（-O-）和酮基（-C=O-）交替构成，高度芳香族结构赋予它极高的热稳定性和化学惰性。

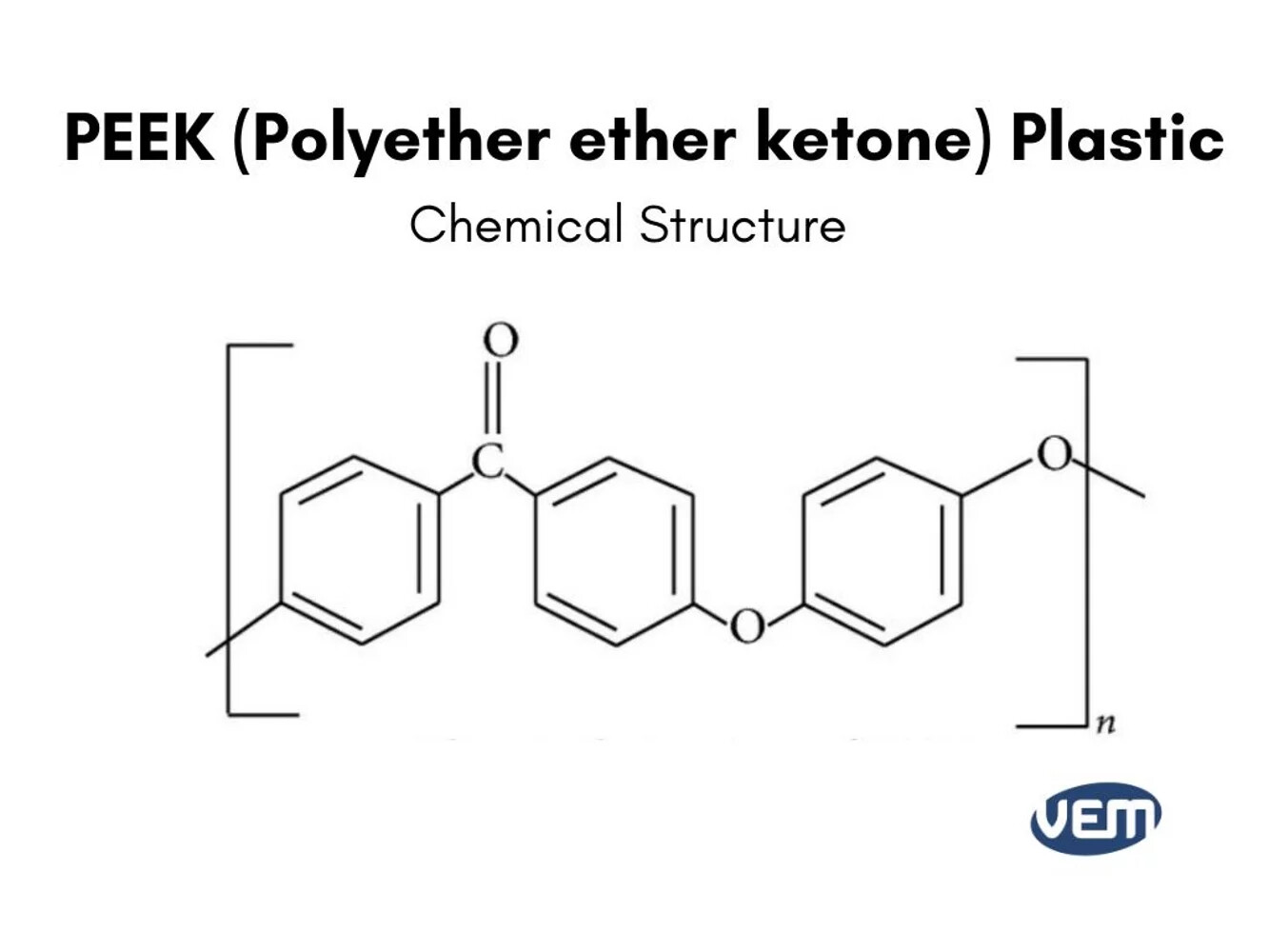

分子结构示意图（如上）：重复单元为 -[O-C6H4-O-C6H4-C(O)-C6H4]-，分子量通常在10–50万Da范围。半结晶度（30–40%）使其兼具刚性和韧性。
核心优势：连续使用温度高达260℃，短期可耐300℃以上；化学稳定性接近PTFE，却强度远超。
2. 物理与力学性能（核心数据参考Victrex 450G未增强级）
PEEK密度低（1.30 g/cm³，仅为钢的1/6），却有接近铝合金的比强度，是轻量化高端装备的首选。
| 属性 | 典型值（23℃） | 测试标准 | 备注 |
|---|---|---|---|
| 密度 | 1.30 g/cm³ | ISO 1183 | 增强级可达1.4–1.5 |
| 拉伸强度（屈服） | 98–110 MPa | ISO 527 | 碳纤增强后可超200 MPa |
| 拉伸模量 | 4000 MPa | ISO 527 | CF30增强可达20 GPa |
| 断裂伸长率 | 25–50% | ISO 527 | 韧性极佳 |
| 弯曲模量 | 3800 MPa | ISO 178 | - |
| 缺口冲击强度（Charpy） | 7 kJ/m² | ISO 179 | 未增强级“无缺口不断” |
| 邵氏硬度（D） | 84–85 | ISO 868 | 耐磨性优秀 |
| 摩擦系数 | 0.25–0.35（对钢） | - | 自润滑，可降至0.1（加PTFE） |
增强改性版：
- 30%玻璃纤（GF30）：模量提升，成本适中。
- 30%碳纤（CF30）：比强度远超金属（见下图），用于航空结构件。

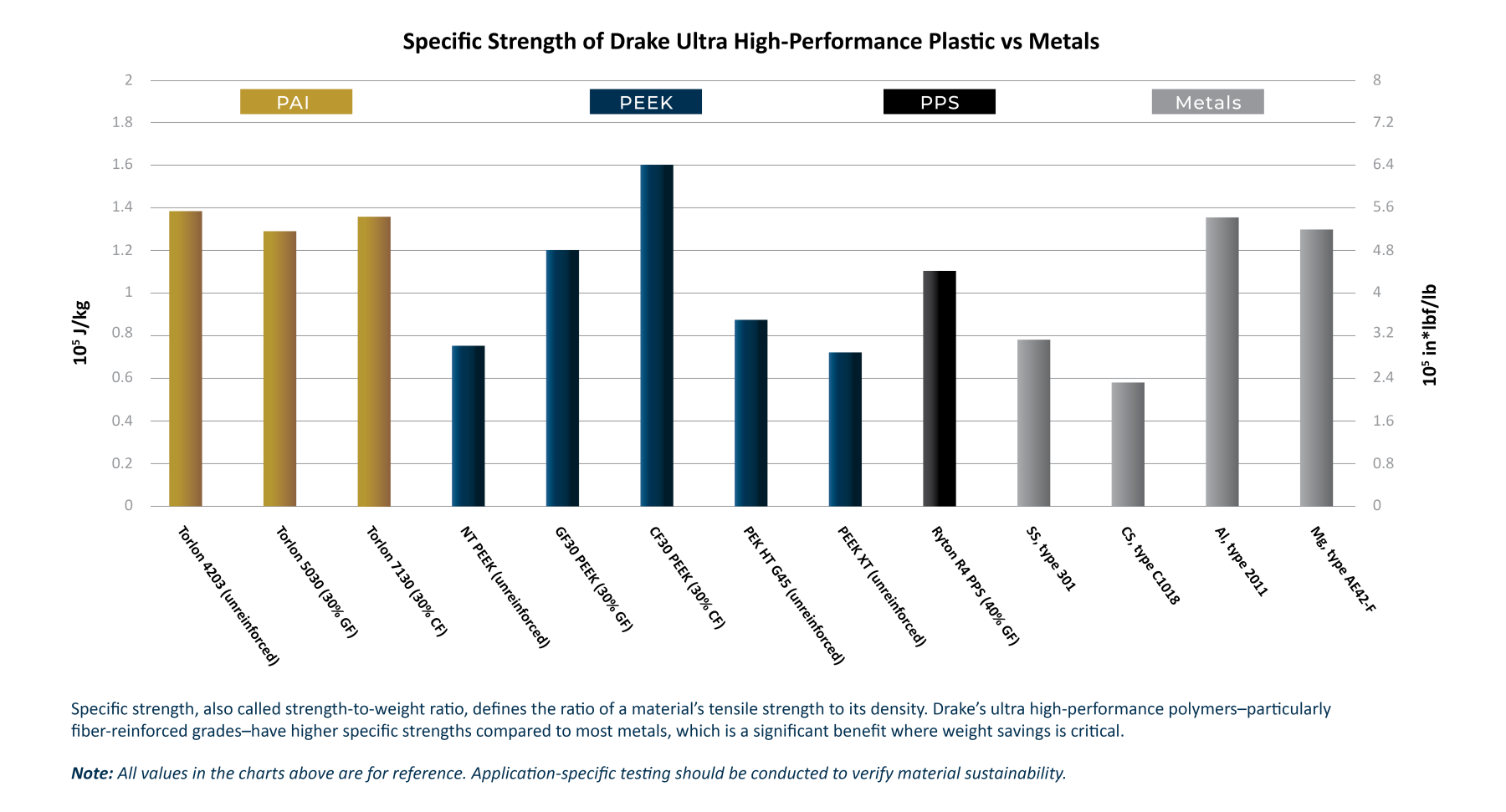

Key Material Property Comparison Charts - Drake Plastics
比强度对比图（PEEK CF30 vs 金属）：PEEK碳纤增强版的比强度（强度/密度）已全面超越不锈钢和铝合金，是轻量化设计的杀手锏。
3. 热性能（PEEK最亮眼的地方）
- 玻璃化转变温度（Tg）：143℃
- 熔点（Tm）：343℃
- 热变形温度（HDT，1.8 MPa）：152℃（未退火）
- 连续使用温度（RTI）：260℃（电气）、240℃（力学）
- 热膨胀系数：Tg以下45–55 ppm/℃，Tg以上120–140 ppm/℃（设计时需注意）
- 导热系数：0.29–0.32 W/m·K（比普通塑料高，但仍需散热设计）
PEEK可在液氮（-196℃）到蒸汽灭菌（134℃反复）环境下长期工作，短期可耐400℃火焰（UL94 V-0，极低烟毒性）。
4. 化学稳定性与环境耐受性
PEEK几乎不溶于任何常见溶剂（除浓硫酸外），耐强酸、强碱、油品、蒸汽、辐射。
- 耐水解：高压蒸汽下性能几乎无衰减（医疗器械反复灭菌首选）。
- 耐腐蚀：PREN值远超不锈钢，在油气田H2S/CO2环境中表现优异。
- 耐辐射：γ射线剂量>1000 kGy仍保持性能（核工业应用）。
唯一弱点：强氧化剂（如浓硝酸、高浓度氟化物）下会缓慢降解。
5. 加工性能与工艺建议
PEEK是热塑性塑料，可注塑、挤出、CNC机加工、3D打印（PEEK filament需特殊高温打印机）。
注塑工艺关键参数（Victrex 450G）：
- 干燥：120–150℃ × 3–5 h（含水<0.02%）
- 料筒温度：355–375℃
- 模具温度：170–200℃（结晶度关键）
- 注射压力：100–150 MPa
机加工：推荐硬质合金刀具，低速+冷却液，避免过热导致内应力。 常见牌号：
- Victrex 450G/150G：通用未增强
- 450CA30：30%碳纤（高刚性）
- Solvay KetaSpire KT-820：高分子量，韧性更好
- 国产/改性：加PTFE、MoS2的自润滑级

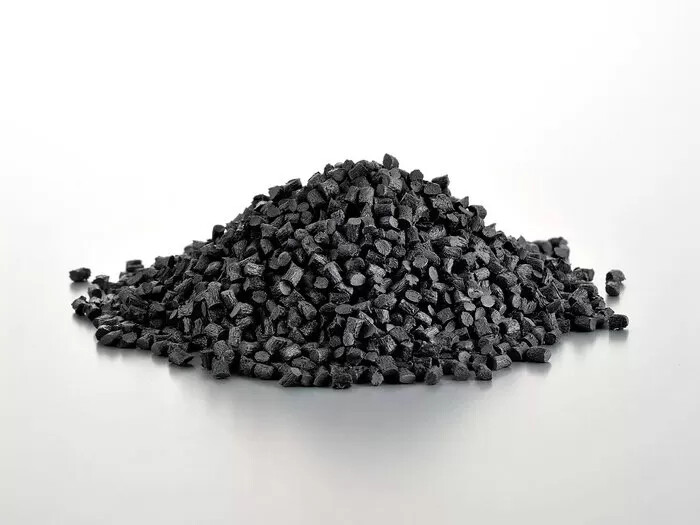

PEEK With Carbon Fiber filling Up To 50%
原料形态：天然米黄色颗粒或黑色碳纤增强颗粒。
6. 典型应用场景
- 航空航天：飞机内饰支架、发动机燃油管接头、卫星天线结构件（重量减半，耐-50~+200℃）。
- 医疗：脊柱融合器、髋关节轴承、牙科钻头（生物相容性ISO 10993，通过蒸汽/环氧乙烷灭菌）。
- 油气/能源：深井阀门密封、压缩机叶片、电缆绝缘（耐H2S、260℃）。
- 汽车/新能源：电动车电机绝缘件、电池隔板、齿轮（耐高温油）。
- 半导体/电子：晶圆夹具、探针卡（尺寸稳定性+绝缘）。

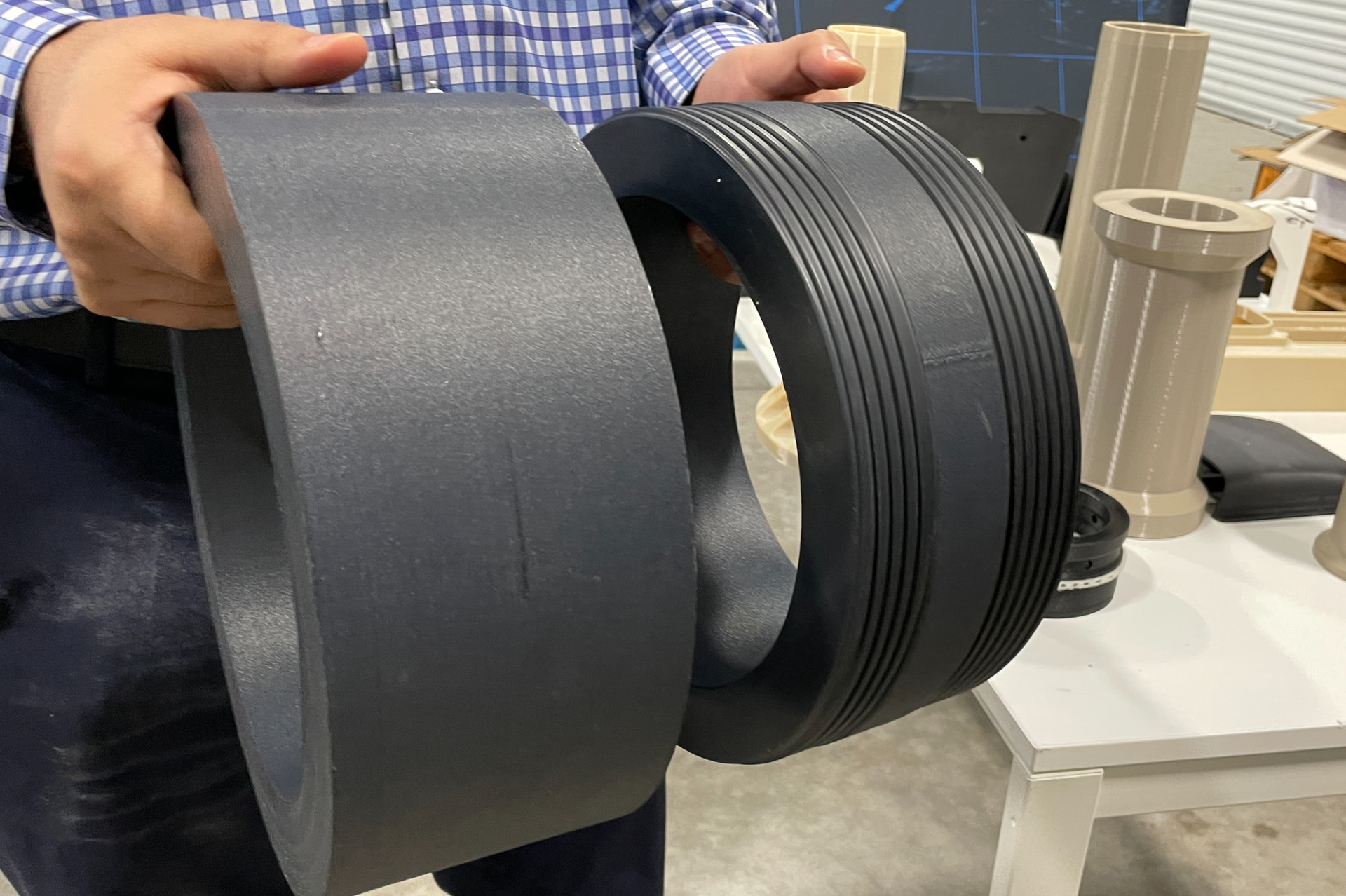

实际零件展示：3D打印/机加工的PEEK油气密封件和管件，黑色为碳纤增强版。
7. 优缺点与选型避坑指南
优点：
- 综合性能“天花板”——强度、韧性、耐热、耐化学一肩挑。
- 可回收、重复加工。
- 比金属轻、比普通塑料强，ROI高（初期贵但寿命长）。
缺点：
- 价格高（未增强约800–1200元/kg，CF30更高）。
- 加工温度高（设备需耐400℃）。
- 蠕变在260℃以上需设计裕度。
选型建议（机械设计必看）：
- 温度>150℃或强腐蚀→首选PEEK。
- 需自润滑→加15%PTFE或碳纤+PTFE复合。
- 成本敏感→先试POM/PA66，不行再上PEEK。
- 尺寸精度IT5级以下→选高分子量牌号+退火处理（150℃×2h）。
- 与金属接触→注意热膨胀匹配，避免电偶腐蚀。
与其他材料对比：
- vs PTFE：PEEK强度高10倍以上，但摩擦系数稍高。
- vs PI（聚酰亚胺）：PEEK加工容易、韧性更好，成本低30%。
- vs 金属：比强度更高、耐蚀更好，但刚性略低（可通过纤维增强弥补）。

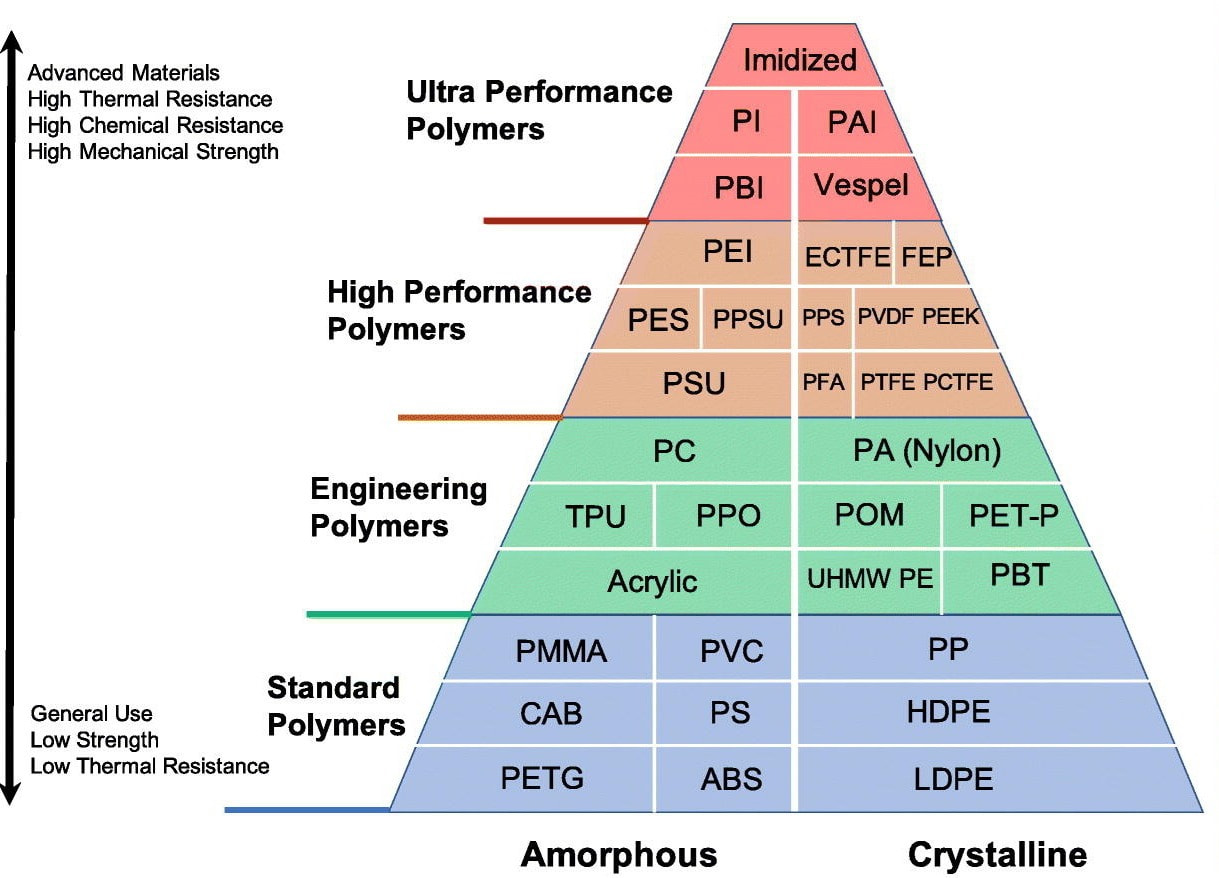

性能金字塔位置（高性能塑料对比）：
PEEK vs PEKK vs PPSU vs Ultem - 3D Printing Filament
PEEK稳居“高性能聚合物”顶层。
总之，PEEK不是“万能药”，但在极端工况下往往是唯一解。在我的项目里，用PEEK优化一个高温阀门组件后，故障率从15%降到0.5%，客户反馈“贵得值”。如果你有具体工况（温度、介质、受力、预算），欢迎留言，我可以直接给你牌号+加工参数+供应商推荐方案。实验室见，选对材料，产品才真正“硬核”！
