# 有限元模型的网格类型 **URL:** \ **Category:** FEA\ **Tags:** mesh\ **Created:** [2024 年12 月 4 日 12:21 UTC](https://www.cax.do/t/topic/210 "2024-12-04T12:21:50Z")\ **Posts on this page:** 1\ **Page:** 1
作者： ![Sbadakesi](https://www.cax.do/user_avatar/www.cax.do/sbadakesi/32/5_2.png) [@Sbadakesi](https://www.cax.do/u/Sbadakesi)\ 发布日期： [2024 年12 月 4 日 12:21 UTC](https://www.cax.do/t/topic/210/1 "2024-12-04T12:21:50Z")

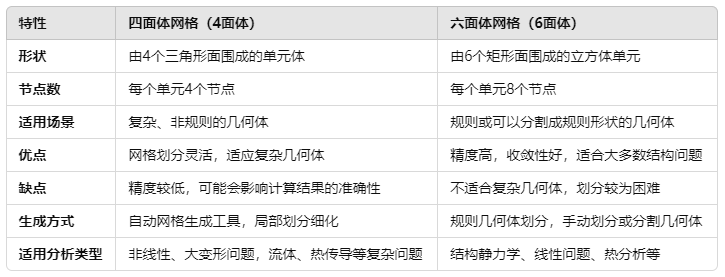

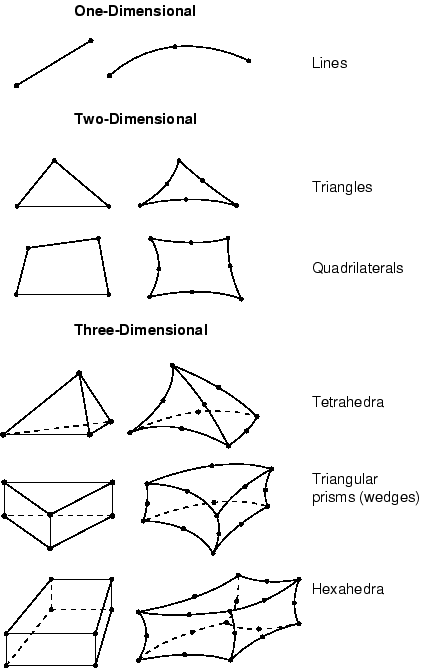

在有限元分析中，网格划分是一个至关重要的步骤，网格的形状和类型会直接影响到分析的精度和计算效率。常见的网格类型包括四面体网格（4面体）和六面体网格（6面体）。它们各自具有不同的优缺点，适用于不同的几何体和分析类型。 ![image](https://www.cax.do/uploads/default/original/1X/3ea9f02c13221b9be7a577658c19cb35aa01f43c.png) ## 1. 四面体网格（Tetrahedral Mesh） 四面体网格是由四个三角形面围成的三维单元体，适用于复杂的、非规则的几何体。它是有限元分析中最常用的一种网格类型，特别适合处理不规则或复杂的几何形状。 特点： - **网格类型** ：每个单元是一个四面体，具有4个节点和4个面。 - **适用场合** ：常用于复杂几何或不规则几何体，尤其是在CAD模型中较难进行六面体网格划分时。 - **优点** ： - **缺点** ： 应用： 四面体网格广泛应用于结构分析、流体动力学、热分析、流固耦合分析等。 网格划分： 在一些CAE软件（如ANSYS、ABAQUS等）中，可以通过以下方式生成四面体网格： - **自动划分** ：使用软件的自动网格划分工具（如ANSYS的`Mesh` 工具，ABAQUS的`Tet Mesh` ）直接对几何体进行网格划分。 - **局部划分** ：可以通过选择区域对特定部分进行四面体划分，达到局部细化网格的效果。 ## 2. 六面体网格（Hexahedral Mesh） 六面体网格由六个矩形面围成的立方体形状，通常由8个节点定义。六面体网格适用于规则几何体或者那些能够通过划分为规则网格的几何体。 特点： - **网格类型** ：每个单元是一个六面体，具有8个节点和6个面。 - **适用场合** ：适用于几何简单或规则的模型，如长方体、圆柱体、扁平结构等。 - **优点** ： - **缺点** ： 应用： 六面体网格通常用于结构力学分析、热分析、流体分析等。尤其在结构分析中，六面体网格由于其规则性和较高的计算效率，特别适用于线性和静态分析。 网格划分： 在有限元软件中，划分六面体网格的方法通常有以下几种： - **规则几何体划分** ：对于矩形、圆柱形等规则几何体，六面体网格通常可以通过简单的划分步骤得到。 - **网格生成工具** ：一些网格生成工具（如`Hexahedral Mesher` ）可以通过局部细化或者分割几何体来生成六面体网格。 - **高级划分技术** ：在ABAQUS、ANSYS等软件中，可以使用`Mapped Meshing` 或`Sweep` 方法将几何体划分为六面体单元。 ## 3. 四面体网格与六面体网格的对比 ![05e1cb4d4d4bb78d0fb77fe57d3ed9f1](https://www.cax.do/uploads/default/original/1X/70eb8ba97ddc28eecb9aafa34998d0fb9a2fc1c1.png) ## 4. **混合网格划分** 在实际工程问题中，常常需要结合使用四面体网格和六面体网格来优化模型。可以使用 **混合网格划分** （Hybrid Meshing），比如： - 在复杂区域使用四面体网格，而在规则区域使用六面体网格。 - 对于大多数结构分析，先使用六面体网格来提高计算效率，然后在复杂区域使用四面体网格进行局部细化。 ## 5. **常见网格划分工具** 现代有限元软件（如ABAQUS、ANSYS、COMSOL等）提供了强大的网格划分工具，能够自动、半自动或手动进行网格划分。以下是一些常见的工具： - **ABAQUS** ：使用`Mesh` 模块可以进行自动网格划分，支持四面体和六面体网格，提供了`Mapped` 、`Sweep` 等高级网格划分方法。 - **ANSYS** ：使用`Mesh` 工具进行网格划分，支持四面体、六面体、棱柱、金字塔等多种单元类型。 - **COMSOL** ：自动网格划分工具支持多种单元类型，适用于结构、流体、热分析等领域。 ### 总结 - **四面体网格** 适用于复杂、非规则几何，能够自动适应各种形状，适合大变形、非线性问题的求解。 - **六面体网格** 则适用于规则几何体，能够提供较高的精度和更好的收敛性，适合静力学、热分析等线性问题。 - 在实际工程中，常常需要结合使用这两种网格类型，通过混合网格划分来提高计算效率和精度。 根据具体的分析需求选择合适的网格类型，可以有效提高计算效率和结果精度。
